Prinzip der Stickstofferzeugung mittels Kohlenstoffmolekularsieb: Technische Kernanalyse der PSA-Luftzerlegung

1. Grundlagen: Was ist Kohlenstoffmolekularsieb (CMS)?

Kohlenstoffmolekularsieb (CMS) ist ein poröses Kohlenstoffadsorptionsmaterial und der wichtigste Verbrauchsstoff für PSA-Stickstoffgeneratoren. Es zeichnet sich durch gleichmäßig verteilte Mikroporen im Nanometerbereich mit einem präzise kontrollierten Durchmesser von 0,28–0,30 nm aus – genau zwischen den kinetischen Durchmessern von Sauerstoff- (0,28 nm) und Stickstoffmolekülen (0,30 nm). Dies bildet die präzise physikalische Grundlage für die Luftzerlegung.

2. Grundprinzip der kinetischen Adsorptionstrennung

Die Stickstoffproduktion mittels CMS basiert auf Unterschieden in den molekularen Diffusionsgeschwindigkeiten und nicht auf physikalischer Siebung. Nach der Reinigung strömt Druckluft in den mit CMS gefüllten Adsorptionsturm. Sauerstoffmoleküle sind kleiner, diffundieren schneller und werden rasch in den Mikroporen adsorbiert. Stickstoffmoleküle sind etwas größer und diffundieren langsamer. Sie durchströmen das Bett innerhalb des festgelegten Zyklus und liefern so hochreinen Stickstoff. Dieser Prozess beruht auf Unterschieden in den Diffusionszeiten und wird daher als kinetische Trennung bezeichnet. Sobald die Mikroporen mit Sauerstoff gesättigt sind, wird das System entspannt, um den gebundenen Sauerstoff zu desorbieren und abzuführen. Dadurch kann sich das CMS – ohne Erhitzen oder chemische Zusätze – automatisch regenerieren und ist für den langfristigen zyklischen Betrieb geeignet.

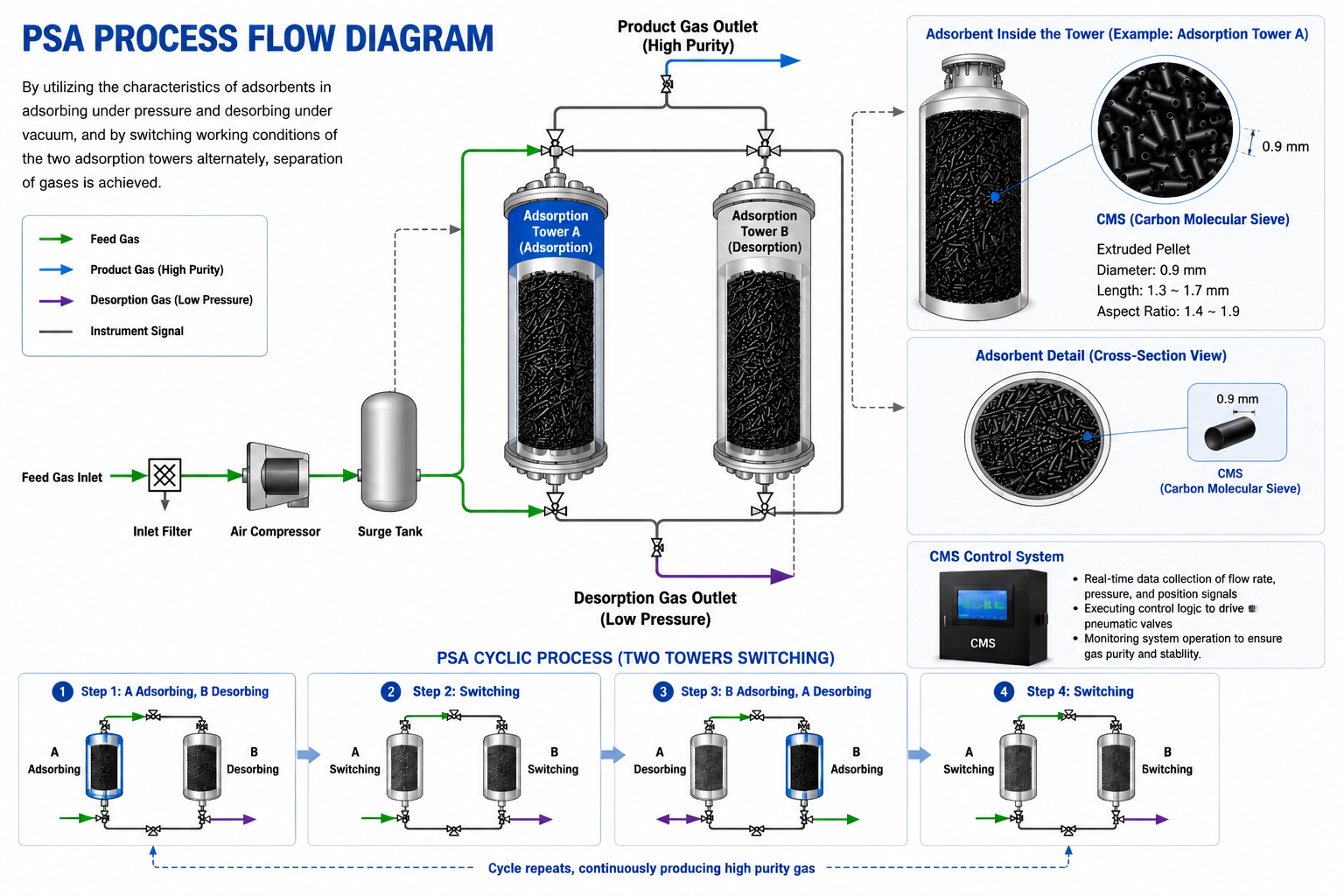

3. Vollständiger Prozessablauf der PSA-Druckwechseladsorptions-Stickstofferzeugung

Kohlenstoffmolekularsiebe können nicht autark funktionieren. Sie benötigen ein Zweiturm-PSA-System, um durch abwechselnde Druckadsorption und Dekompressionsdesorption eine kontinuierliche Stickstoffversorgung zu gewährleisten. Der gesamte Stickstofferzeugungsprozess gliedert sich in vier Hauptschritte.

3.1 Luftvorbehandlungssystem (Vorreinigung)

Der Luftkompressor verdichtet Umgebungsluft auf 0,6–0,8 MPa. Anschließend durchläuft die Druckluft Kältetrockner und dreistufige Präzisionsfilter, um Staub, Wasser und Öl vollständig zu entfernen. Feuchtigkeit und Öl stellen die größten Gefahren für Kohlenstoffmolekularsiebe dar, da sie zu irreversibler Verstopfung der Mikroporen, dauerhafter Beeinträchtigung der Adsorptionsleistung und einer drastischen Verkürzung der Lebensdauer des CMS führen. Daher ist ein vollständiges Vorfiltersystem für Standard-PSA-Stickstoffgeneratoren unerlässlich.

3.2 Druckadsorption (Kernstufe der Stickstoffproduktion)

Gereinigte, trockene Druckluft strömt in den mit CMS gefüllten Adsorptionsturm. Unter hohem Druck werden Sauerstoffmoleküle schnell in Mikroporen adsorbiert, während Stickstoffmoleküle den Turm direkt durchströmen. Hochreiner Stickstoff mit einem Reinheitsgrad von 95 % bis 99,999 % kann innerhalb weniger Sekunden erzeugt werden.

3.3 Druckausgleich (Energiespar- und Schutzverfahren)

Sobald ein Adsorptionsturm die Sauerstoffadsorptionssättigung erreicht hat, schaltet das System automatisch um und gleicht den Druck zwischen den beiden Türmen aus. Der Restdruck im Turm wird wiederverwendet, um den Energieverbrauch für die nachfolgende Druckbeaufschlagung zu reduzieren. Gleichzeitig werden starke Druckschwankungen vermieden, wodurch die Zerkleinerung der CMS-Partikel verhindert und die Lebensdauer der Kohlenstoffmolekularsiebe effektiv verlängert wird.

3.4 Dekompressionsdesorption (Molekularsiebregeneration)

Der gesättigte Adsorptionsturm wird rasch auf Atmosphärendruck entspannt. Sauerstoff und andere in den Mikroporen eingeschlossene Verunreinigungsgase werden vollständig desorbiert und abgeführt. Die Mikroporen des CMS kehren in ihren leeren Zustand zurück, um die automatische Regeneration abzuschließen. Während des gesamten Regenerationsprozesses sind keine zusätzlichen Heizgeräte oder Verbrauchsmaterialien erforderlich.

4. Leistungsvergleich: PSA CMS Stickstofferzeugung vs. andere Stickstoffproduktionstechnologien

Unter Berücksichtigung des Gesamtkosten-Nutzen-Verhältnisses, der flexiblen Start-Stopp-Funktion und des geringen Wartungsaufwands hat sich die PSA CMS-Stickstofferzeugung zur bevorzugten Lösung für über 90 % der mittleren und kleinen industriellen Stickstoffversorgungsprojekte weltweit entwickelt.

5. Einfluss der CMS-Qualität auf die Leistung des Stickstoffgenerators

Mehr als 70 % der Gesamtleistung von PSA-Stickstoffgeneratoren hängen von der Qualität der Kohlenstoffmolekularsiebe ab. Zwischen minderwertigen, industriell gefertigten CMS besteht ein enormer Leistungsunterschied zu hochpräzisen industriellen CMS.

• Minderwertiges Kohlenstoff-MolekularsiebUngleichmäßige Mikroporenverteilung, geringe Kompressionsbeständigkeit und niedrige Sauerstoffadsorptionskapazität. Dies führt zu einer minderwertigen Stickstoffreinheit, unzureichender Gasausbeute und erhöhtem Energieverbrauch, sodass ein vollständiger Austausch innerhalb von 1-2 Jahren erforderlich ist;
• Unser hochpräzises KohlenstoffmolekularsiebEs zeichnet sich durch eine gleichmäßige Mikroporenverteilung, hohe mechanische Festigkeit, große Sauerstoffadsorptionskapazität und ausgezeichnete Öl- und Feuchtigkeitsbeständigkeit aus. Unser CMS ist mit allen PSA-Stickstoffgeneratoren kompatibel und bietet unter Standardbetriebsbedingungen eine Lebensdauer von 6–8 Jahren. Die stabile Langzeit-Gasproduktion senkt effektiv den Stromverbrauch und die täglichen Wartungskosten für Endanwender.

6. Unser Produktportfolio: Alles aus einer Hand – Adsorptionsmittel für die Luftzerlegung

Mit über 10 Jahren Berufserfahrung in der Luftzerlegungsindustrie konzentriert sich unser Unternehmen auf die Forschung und Entwicklung, die Produktion und den Vertrieb von Molekularsieben und zugehörigen Verbrauchsmaterialien. Unser Hauptproduktsortiment umfasst:

• Industrielle Stickstofferzeugungsanlage CMS (CMS 220/240/260/280)
• Lithium- und Zeolith-Molekularsiebe für PSA-Sauerstoffgeneratoren
• Aktiviertes Aluminiumoxid und Kieselgel als Trockenmittel für Lufttrocknungssysteme
• Kundenspezifische Füllsysteme für Luftzerlegungstürme und integrierte Luftzerlegungslösungen

Wir unterstützen Probebestellungen, Großhandel mit Lagerware und die kundenspezifische Porengrößenfertigung. Kostenlose technische Dienstleistungen, darunter Beratung zur Auswahl von Molekularsieben und Unterstützung bei der Inbetriebnahme von Stickstoffgeneratoren, stehen zur Verfügung. Wir helfen Herstellern von Stickstoffanlagen und industriellen Endanwendern, die Effizienz der Gasproduktion zu steigern und die Gesamtkosten der Gasversorgung zu senken.

7. Häufig gestellte Fragen

•      F: Ist ein regelmäßiger Austausch des Kohlenstoffmolekularsiebs erforderlich?
• A: Unter normalen Betriebsbedingungen ist ein häufiger Austausch nicht erforderlich. Bei einwandfrei funktionierenden Vorreinigungssystemen kann unser Kohlenstoffmolekularsieb über 6 Jahre zuverlässig eingesetzt werden. Lediglich regelmäßige Inspektionen der Luftkompressoren und Präzisionsfilter sind notwendig.

• F: Lässt sich die Stickstoffreinheit frei einstellen?
• A: Ja. Die Stickstoffreinheit lässt sich durch Änderung der Adsorptionszeit und des Arbeitsdrucks flexibel von 95 % bis 99,999 % einstellen und erfüllt somit den Stickstoffbedarf von Lebensmittelverpackungen, Elektronikschweißen, der chemischen Industrie und anderen Bereichen.

• F: Beeinträchtigt eine niedrige Umgebungstemperatur die Stickstofferzeugungseffizienz?
• A: Unser PSA-Stickstoffsystem arbeitet stabil im Bereich von 0-45℃Für den Einsatz im Freien bei niedrigen Temperaturen in kalten Regionen können aufeinander abgestimmte Wärmedämmkomponenten eine stabile und kontinuierliche Gasproduktion gewährleisten.
